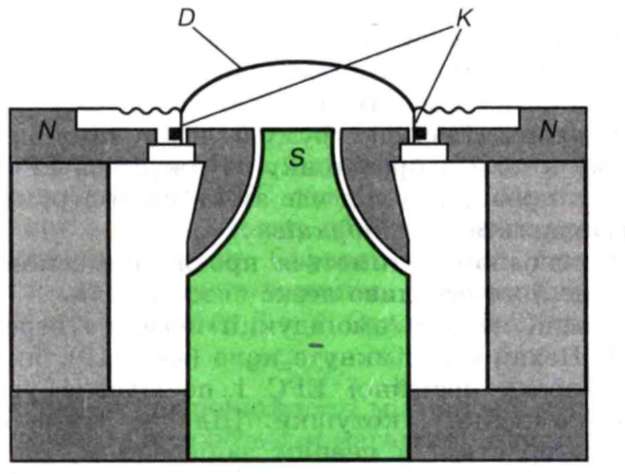

Мал. 18
Як'же працює цей мікрофон? Якщо на діафрагму не падають звукові хвилі, вона, а разом з нею і котушка, не рухаються в магнітному полі і у витках котушки не збуджується індукційний струм. Звукові хвилі, падаючи на діафрагму, спричиняють її коливання. Разом з діафрагмою в проміжку магніту перпендикулярно до ліній його індукції коливається котушка і в її витках виникає ЕРС та індукційний струм. Збуджувана в котушці ЕРС індукції змінюватиметься як за значенням, так і за знаком. Таким чином, звукові хвилі в мікрофоні збуджують змінний струм, який передається проводами до звукопідсилювальної і звукозаписуючої апаратури та апаратури, в якій коливання електричного струму знову перетворюються в звукові.
Електродинамічний мікрофон з рухомою котушкою має порівняно невеликі розміри, надійний в експлуатації.
В електродинамічному мікрофоні стрічкового типу роль діафрагми і в той же час рухомого провідника в магнітному полі відіграє легенька, дуже тонка, гофрована металева стрічка, яка вільно висить між полюсами сильного магніту. Звуковий тиск, діючи на стрічку, змушує її коливатись у магнітному полі і в стрічці індукується ЕРС індукції. Стрічковий мікрофон конструктивно простий, має добру частотну характеристику, проте розміри його порівняно великі і форма не зовсім зручна.
§ 6 —САМОІНДУКЦІЯ. ІНДУКТИВНІСТЬ
Явище електромагнітної індукції спостерігається у всіх випадках, коли змінюється магнітний потік через контур.
|
|
