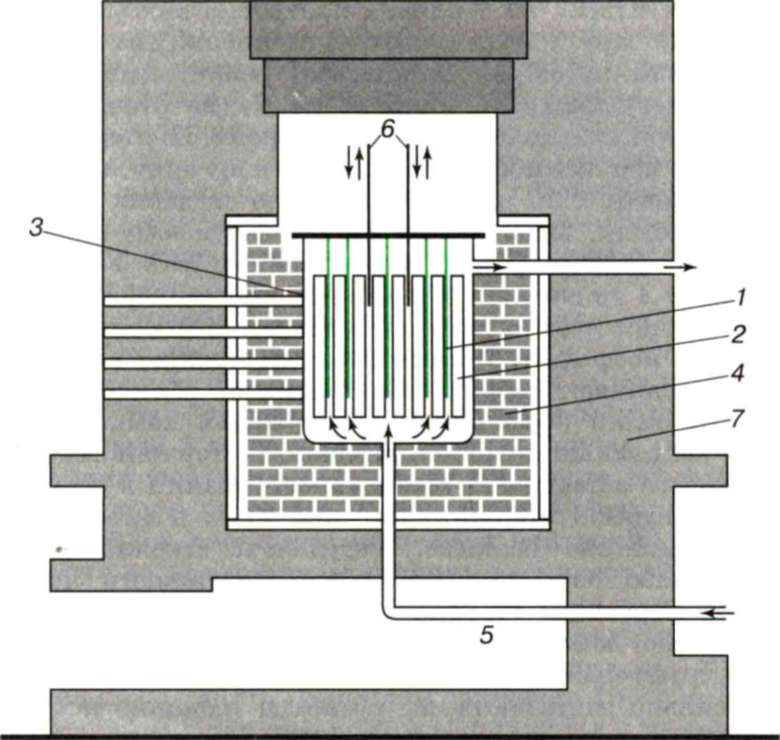

Розглянемо коротко будову і принцип дії ядерного реактора на повільних нейтронах (мал. 161).
Головною частиною реактора є активна зона, в якій відбувається ланцюгова реакція і виділяється енергія. В активній зоні розміщені уранові стержні 1 і сповільнювач нейтронів 2. Як сповільнювач використовують графіт, важку воду, а у випадку збагаченого урану — звичайну воду. Ядерне паливо і сповільнювач вміщають у металевий бак З і оточують добрим відбивачем нейтронів 4, який повертає нейтрони, що вилітають з активної зони, назад. Для відбивача застосовують ті ж самі матеріали, що й для сповільнювача.
Відведення енергії з активної зони реактора здійснюється теплоносієм, який рухається трубками 5. В енергетичних реакторах теплоносій повинен не лише інтенсивно відводити енергію з активної зони, а й з мінімальними втратами передавати її в установку, яка виробляє електроенергію. В міру проходження через реактор теплоносій нагрівається, передає набуту кількість теплоти через теплообмінний пристрій робочому тілу і знову надходить в реактор. Як теп-
|
|
