енергії в електричну відбувається на атомних електростанціях, основною частиною яких є ядерний реактор.

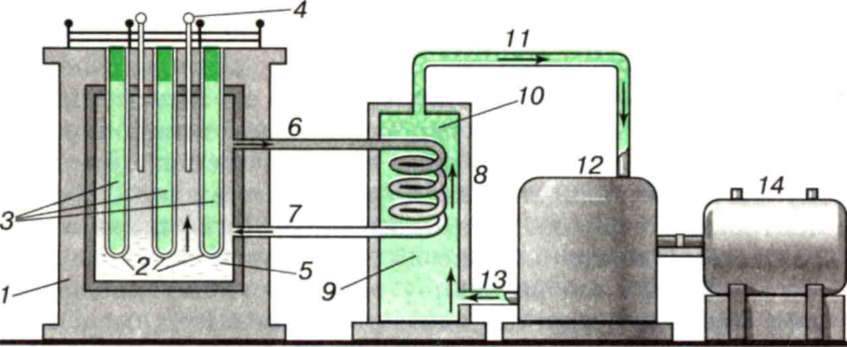

Схему і принцип роботи атомної електростанції на теплових нейтронах з використанням як сповільнювача і теплоносія звичайної води ілюструє малюнок 162. Тут 1 означає бетонний захист ядерного реактора, цифрами 2 позначено циліндри (стержні) з ураном З всередині їх. Уранові стержні-блоки 2—3 знаходяться у воді 5, яка одночасно служить і сповільнювачем, і теплоносієм. Вода перебуває під великим тиском і тому може бути нагріта до дуже високої температури порядку 300 °С. Така гаряча вода з верхньої частини активної зони реактора надходить через трубопровід 6 в парогенератор 8 (де випаровується вода 9), охолоджується і повертається через трубопровід 7 в реактор. Насичена пара 10 через трубопровід 11 надходить в парову турбіну 12 і після відпрацювання повертається в парогенератор через трубопровід 13. Турбіна обертає електричний генератор 14, струм від якого надходить у розподільний пристрій і потім у зовнішнє електричне коло. Хід ланцюгової реакції регулюється стержнем 4.
Завдяки застосованій тут двохконтурній схемі відведення теплоти виключається можливість проникнення радіоактивної пари в турбіну та інші частини електростанції. В результаті для обслуговування турбогенератора не потрібно застосовувати якийсь біологічний захист.
Управління атомною електростанцією здійснюється з центрального пункту, де розташовані прилади контролю за роботою обладнання, яке показує положення регулюючих стержнів, тиск, витрату і температуру води в первинному контурі, параметри пари, потужність реактора тощо.
|
|
